Распознавание лиц: как правильно установить и настроить камеру?

В системе умного видеонаблюдения eVision есть технология распознавания лиц. Но следует учитывать и то, как установлена и настроена камера. Узнаем, как правильно это сделать:


1. Требуемое качество снимков:

• максимальное отклонение лица от фронтальной оси не должно быть больше +/-15°. Ракурс снимков должен по возможности приближаться к съемке «анфас». Повороты головы, наклоны влево-вправо и вперед-назад искажают пропорции лица на снимке, что уменьшает вероятность определения человека, а при больших искажениях - становится невозможным;
• расстояние между зрачками на получаемых снимках должно быть не менее 96 пикселей;
• перекрытие лица посторонними предметами: головными уборами, шарфами, поднятыми воротниками, минимизировано;
• освещение должно быть равномерным. Боковое и направленное освещение на камеру недопустимо;
• снимки должны быть четкими, без шумов и смазанного изображения. Для достижения этого желательно обеспечить нужные параметры съемки: малое значение диафрагмы (4 и менее) и малую длительность экспозиции (менее 10 мс);
• контрастность изображения должна быть не меньше 64 градаций серого;
• расстояние от видеокамеры до области распознавания подбирается с учетом фокусного расстояния объектива, жестких требований к данному параметру нет.

2. Определение зоны распознавания:

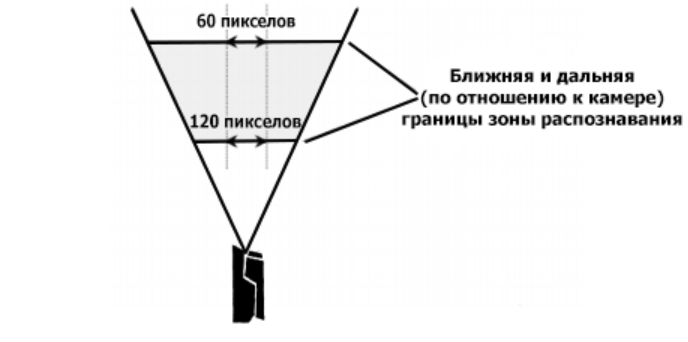

Зона распознавания - область, в пределах которой предполагается распознавание лиц. Данная зона захватывает по высоте область возможного нахождения лиц и имеет небольшую протяженность вдоль оптической оси камеры.

Направление движения людей в данной зоне должно быть максимально направлено на камеру. Если есть повороты вдоль движения людей, то зона распознавания должна заканчиваться до них.

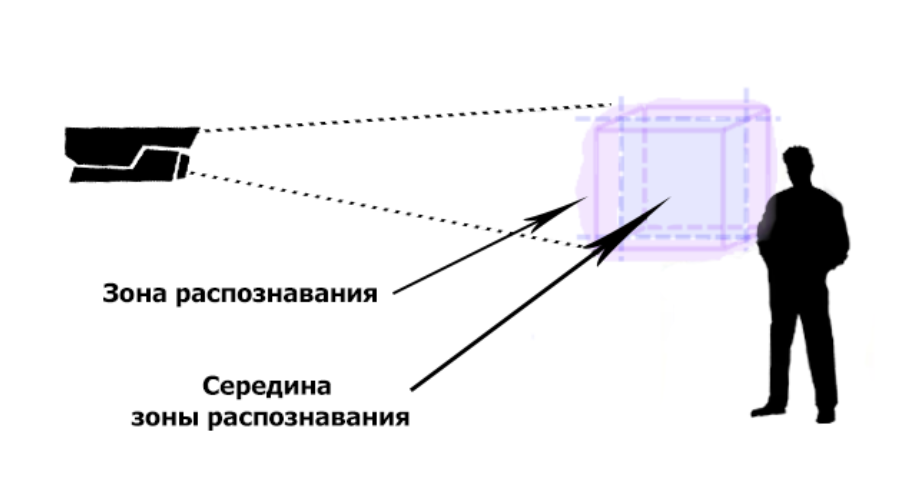

Середина области — это плоскость, проходящая через центр зоны распознавания перпендикулярно оптической оси камеры, как показано на рисунке:

3. Требование к выбору места установки оборудования и контроля лиц:

• необходимо выбирать ограниченный участок или место, которое предполагает обязательное нахождение на нем людей: турникет, дверной проем, отрезок коридора, участок перед кассой;
• камеру установить так, чтобы лица людей были направлены на камеру. По сторонам не должно быть отвлекающих внимание предметов, чтобы человек смотрел прямо по ходу движения. Или же в направлении на видеокамеру, за ней, разместить привлекающее внимание изображение;
• чтобы уменьшить количество смазанных кадров на снимках, рекомендуется выбирать контрольные участки там, где скорость движения людей невысока.

Особое внимание стоит уделить такому понятию как освещенность, которая должна быть 400 лк и более. Рекомендуется использовать рассеянные источники света, освещение от которых позволяет применить нужные параметры съемки, описанные выше.

Высота расположения камеры должна быть чуть выше уровня лиц и расположена таким образом, чтобы впереди идущие люди не загораживали собой тех, кто идет следом.

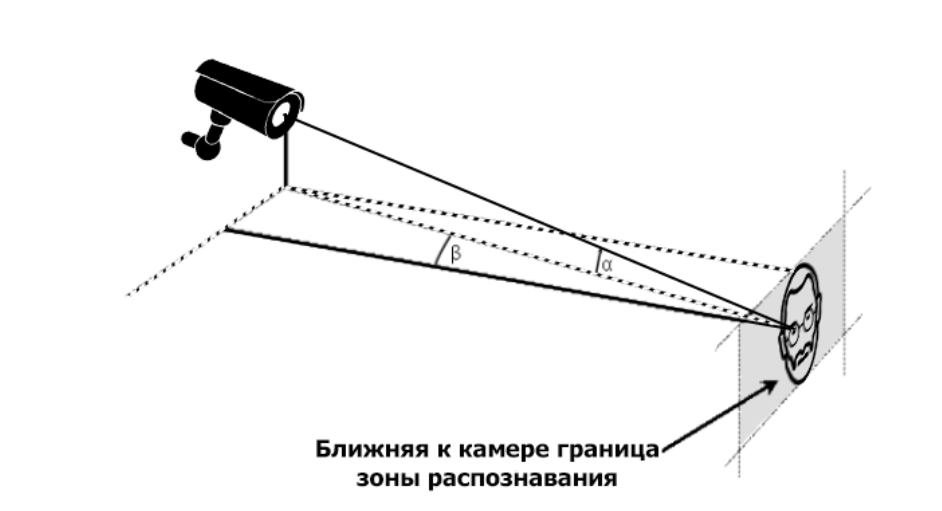

Если камеру возможно повесить только высоко, то ее следует отодвинуть дальше от зоны распознавания. В таком случае угол между горизонталью и направлением «лицо — камера» (β) должен быть как можно меньше, не более 10 градусов. Угол α - отклонение лица от фронтальной оси камеры - должен быть не более 15 градусов.

4. Настройка объектива камеры:
Объектив камеры настраивайте по неподвижному человеку, лицо которого направлено к камере. Условия освещенности при настройке должны соответствовать реальным условиям работы системы:

• откройте полностью диафрагму. Проведите фокусировку объектива, т.е. добейтесь четкого изображения как на дальней, так и на ближней границах зоны распознавания;
• камеру расположите так, чтобы лицо было в центре кадра;
• далее удостоверьтесь, что изображение лица остается резким на границах зоны распознавания. Если это не удается, то необходимо скорректировать границы (сблизить их), чтобы изображение на них было резким;
• зафиксируйте стопорный винт кольца фокусировки объектива;
• выставите рабочее значение диафрагмы так, чтобы увеличить глубину резкости, не сильно затемнить изображение, но при этом максимально возможно закрыть диафрагму. Не рекомендуется устанавливать значение диафрагмы ниже четырех;
• выбирая значение диафрагмы, проследите, чтобы длительность экспозиции оставалась достаточно малой, чтобы не получить смазанного изображения при съемке движущихся объектов. Как правило, это достигается при длительности экспозиции менее 10 мс;
• далее зафиксируйте стопорный винт кольца диафрагмы.

Каждый раз при изменении расстояния от видеокамеры до области распознавания необходимо подстраивать фокусировку объектива видеокамеры.

При грамотной установке и настройке камеры интеллектуальная система видеонаблюдения eVision предлагает Вам больше возможностей. Организуйте систему доступа с использованием биометрии.
Скачайте и попробуйте бесплатно систему eVision. Узнать о том, как правильно выбрать и настроить камеру для распознавания автомобильных номеров можно из нашей статьи.

14.09.2018
